30С15НЖ задвижка стальная параллельная

Задвижки стальные Задвижки стальные
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Материал корпуса:
сталь
Тип присоединения:
фланцевое
Способ управления:
ручное (маховик)
Максимальная температура рабочей среды, °С:
450 °C
Уплотнение штока:
сальниковая набивка
Класс герметичности ГОСТ 9544-2005:
А, В, С
Материал уплотнения затвора:
ТРГ
Рабочая среда:
Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды

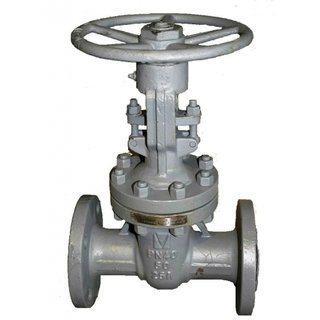

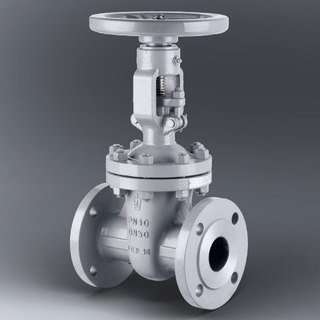

Задвижка 30С15НЖ
Цена: от 10 100 руб.

Задвижка 30с15нж с выдвигающимся шпинделем устанавливается в магистрали (водные, нефтяные или газовые) с диаметром прохода 50…500 мм. Максимальное давление рабочей среды не должно выходить за пределы 4Мпа, а температура - находиться в диапазоне -40…+450 градусов.

Особенности конструкции и эксплуатации

  • Производятся для разных видов установки: надземной или колодезной
  • Минимальное гидросопротивление позволяет использовать конструкцию в качестве запорной на магистральных трубопроводах, где носитель движется с очень высокой скоростью
  • Для химически агрессивных сред и в трубопроводах, транспортирующих вязкие жидкости, используется задвижка 30с15ж диаметром 200 мм
  • Климатические особенности эксплуатации механизма определяются ГОСТ 15150-69
  • Подсоединения осуществляется при помощи фланцев, а управление – может быть ручным или электроприводным (второй вариант изготавливается на заказ)

Основные технические данные и параметры

  • Тип: Задвижка клиновая с выдвижным шпинделем
  • Рабочая среда: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы, применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от минус 40 °С до плюс 450 °С, окружающего воздуха не ниже минус 40 °С
  • Условное рабочее давление: PN 4,0 МПа (40 кгс/см2)
  • Присоединение к трубопроводу: присоединительные размеры по ГОСТ 12815-80, исполнение 2, ряд 2 (по умолчанию)
  • Направление подачи рабочей среды: любое
  • Класс герметичности: А, В, С по ГОСТ 9544-2005 (по заказу потребителя). Внимание! Задвижки, предназначенные для газообразных, взрывопо-жароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ»
  • Управление: ручное (маховик)
  • Установочное положение: любое
  • Климатическое исполнение: в соответствии с ГОСТ 15150-69 категория 1 (для ручных задвижек) и категория 2 (для электроприводных), исполнения "У1"

Чтобы купить задвижки в Красногорске, свяжитесь с менеджерами нашей компании любым удобным способом.


Габаритные и присоединительные размеры

Наименование Диаметр, мм
номинальный
L, мм D, мм D1, мм n d, мм H, мм H1, мм D0, мм Масса, кг
Задвижка 30С15НЖ Ду80 Ру40 80 310 195 160 8 18 480 575 210 50
Задвижка 30С15НЖ Ду100 Ру40 100 350 230 190 8 22 545 660 310 80
Задвижка 30С15НЖ Ду150 Ру40 150 450 300 250 8 26 705 870 400 140
Задвижка 30С15НЖ Ду200 Ру40 200 419 375 320 12 30 795 1010 400 210

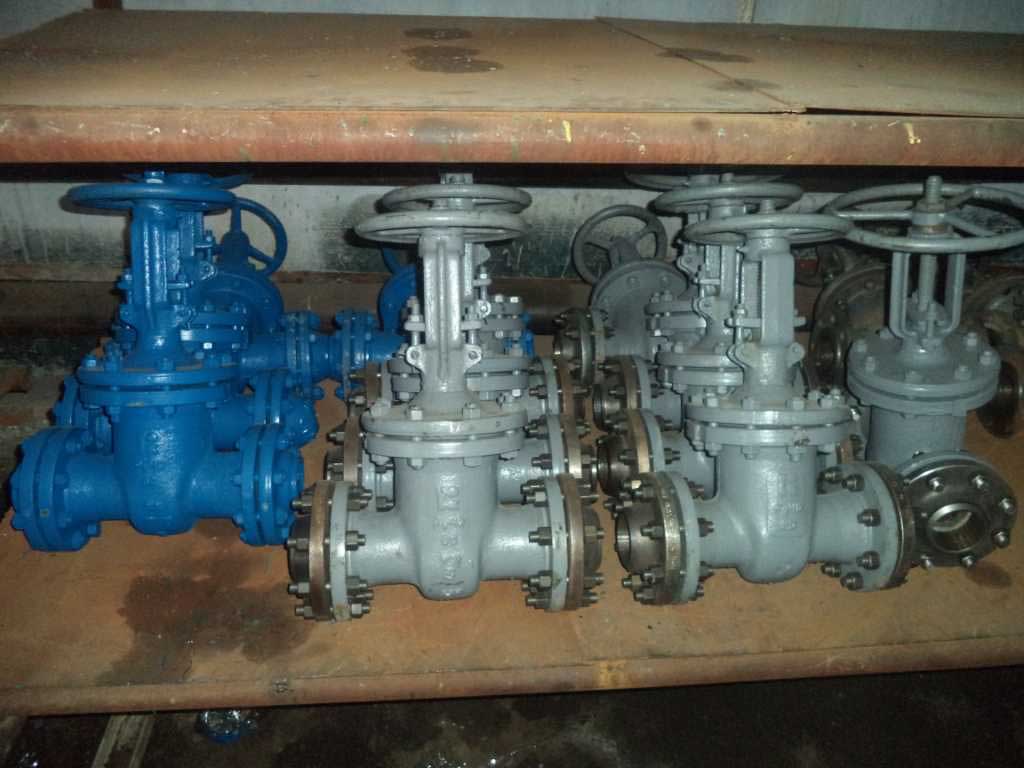

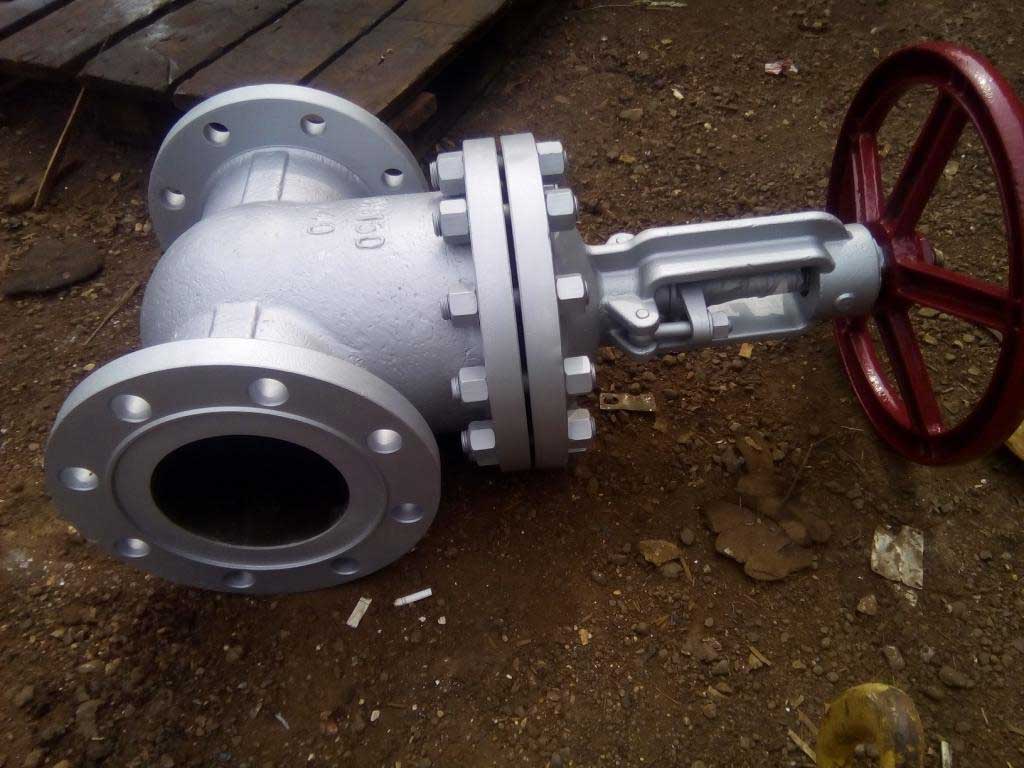

Задвижка 30С15НЖ Задвижка 30С15НЖ

Материальное исполнение

  • Корпус: сталь 25Л
  • Крышка: сталь 25Л
  • Клин (диски): сталь25Л
  • Шпиндель: 20Х13
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
  • Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
  • Болт откидной или анкерный: сталь 35
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Маховик: сталь 25Л
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • Наплавка на клине: 13Х25Т, 10Х17Т

Конструктивное исполнение


Задвижка 30С15НЖ
  1. Корпус
  2. Диск
  3. Шток
  4. Прокладка
  5. Крышка
  6. Гайка
  7. Шпилька
  8. Сальниковое уплотнение
  9. Штифт
  10. Откидной болт
  11. Крышка сальника
  12. Гайка
  13. Ниппель
  14. Втулка резьбовая
  15. Втулка
  16. Маховик
  17. Гайка

Чертежи изделия у различных производителей; ГОСТы, ОСТы, ТУ

Зачастую, проектные организации, закладывают в проекты не таблицу фигур (30с15нж), а номер чертежа. При этом задвижки, производимые различными заводами, могут иметь идентичные технические характеристики. Чтобы облегчить потребителю поиск задвижки клиновой с выдвижным шпинделем 30с15нж, нужно знать основные номера чертежей, по которым изготавливается данное изделие различными производителями. Вот их перечень:

  • ЗКЛ2,
  • ЗКЛ2-40,
  • ЗКЛ 13004,
  • ПТ11083,
  • ТЛ 13001.

В нашу компанию поступает большое количество заказов на арматуру, в которых снабженцы просят подобрать определенный тип арматуры по ТУ. Необходимо помнить, что ТУ (Технические Условия) уникальны для каждого завода-изготовителя и имеют уникальное цифровое обозначение, по которому легко определить производителя. При поиске задвижки 30с15нж, клиенты чаще всего запрашивают наиболее распространенные в нашей стране ТУ изготовителей –

  • ОСТ 12-58-85,
  • ТУ 1212-1212-12121,
  • ТУ2342342-121

Специалисты ООО НПО «Спецнефтемаш» помогут вам определить завод по номеру заводского чертежа или ТУ производителя, предложат аналогичную продукцию, с теми же техническими характеристиками, но имеющуюся в наличии или по более выгодной цене.
